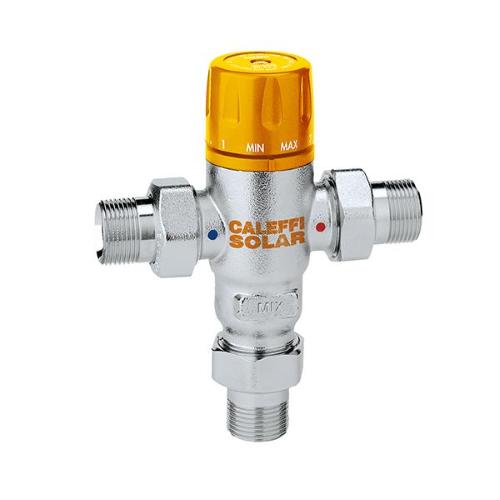

Miscelatore termostatico regolabile per impianti solari.
Corpo in lega antidezincificazione.
Cromato.
Attacchi filettati maschio a bocchettone.
Pmax d’esercizio: 14 bar.
Tmax ingresso: 100 °C.

Funzione
Il miscelatore termostatico viene utilizzato negli impianti di produzione di acqua calda per uso igienico sanitario.
La sua funzione è quella di mantenere costante, al valore impostato, la temperatura dell’acqua miscelata inviata all’utenza al variare delle condizioni di temperatura e di pressione di alimentazione dell’acqua calda e fredda in ingresso oppure della portata prelevata.
Questa particolare serie di miscelatori può funzionare, in servizio continuo, con le elevate temperature dell’acqua calda in ingresso proveniente dall’accumulo solare.

Impianti solari-elevate temperature
Negli impianti solari con circolazione naturale primaria ed accumulo con riscaldamento ad intercapedine , la temperatura dell’acqua sanitaria contenuta nell’accumulo può variare notevolmente in funzione dell’irraggiamento solare e raggiungere valori molto elevati per lunghi periodi.
E’, infatti, molto frequente che, in piena estate e con poco prelievo, l’acqua calda in uscita dall’accumulo possa raggiungere temperature di circa 98 °C, prima che intervengano le valvole di scarico di sicurezza temperatura e pressione.

A queste temperature, inoltre, l’acqua calda non può essere utilizzata direttamente, per il pericolo che possa provocare ustioni agli utenti. Temperature maggiori di 50 °C possono provocare ustioni in modo molto rapido. Ad esempio, a 55 °C si ha ustione parziale in circa 30 secondi, mentre a 60 °C si ha ustione parziale in circa 5 secondi.

A fronte di tutto ciò, è quindi necessario installare un miscelatore termostatico che sia in grado di:
• ridurre la temperatura dell’acqua distribuita nell’impianto sanitario ad un valore più basso rispetto a quello dell’accumulo ed utilizzabile dall’utenza.
Per ragioni di sicurezza, si consiglia di regolare la temperatura dell’acqua miscelata inviata all’utenza a valori non superiori a 50 °C.
• mantenere costante la temperatura dell’acqua miscelata al variare delle condizioni di temperatura e pressioni in ingresso.
• funzionare e mantenere le prestazioni nel tempo, senza problemi dovuti alla continua elevata temperatura dell’acqua calda in ingresso.
• garantire una maggior durata dell’acqua accumulata ad alta temperatura, distribuendo in rete acqua a temperatura già ridotta.

Principio di funzionamento
L’elemento regolatore del miscelatore termostatico è un sensore di temperatura completamente immerso nel condotto di uscita dell’acqua miscelata che, con la sua dilatazione o contrazione, stabilisce in modo continuo la giusta proporzione tra acqua calda e acqua fredda in ingresso.
La regolazione di questi flussi avviene per mezzo di un pistone che scorre in un apposito cilindro tra la sede di passaggio dell’acqua calda e quella dall’acqua fredda.
Anche quando si verificano cali di pressione dovuti al prelievo di acqua calda o fredda da altre utenze o variazioni di temperatura in ingresso, il miscelatore regola automaticamente le portate di acqua in ingresso fino ad ottenere la temperatura impostata.
